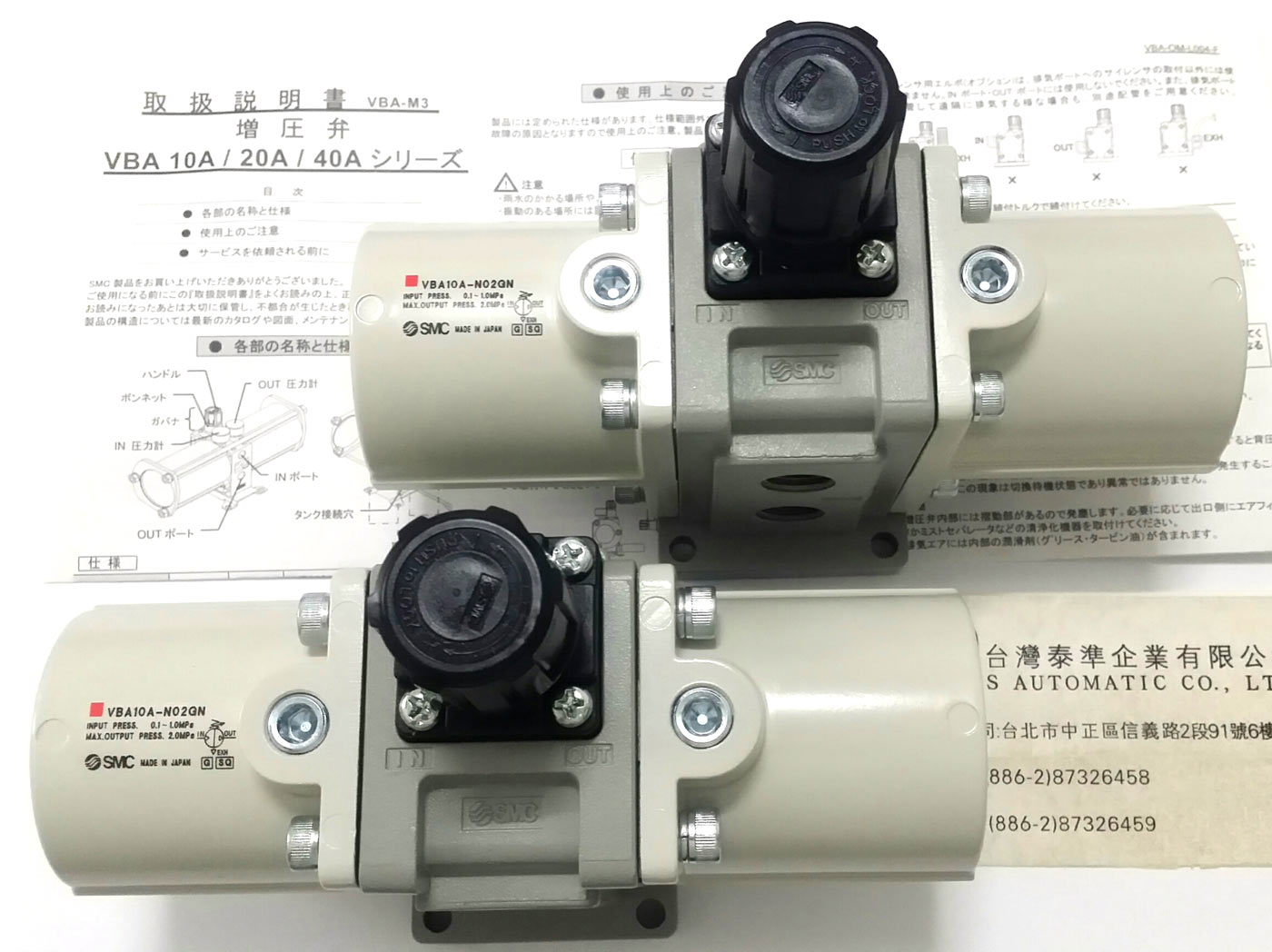

Усилитель давления VBA10A SMC

Усилитель давления VBA10A SMC

SMC

Наименование характеристики Значение
Испытательное давление (МПа)3
Номинальный расход воздуха (норм. л/мин)*230
УправлениеРучное
Присоединительная резьбаG1/4
Рабочее давление (МПа) на выходе0,2 ~ 2

Усилитель давления VBA 10 A Предназначен для повышения давления в пневматической магистрали.

Усилитель давления VBA 10 A способен Повышать давление в 2 ~ 4 раза, в зависимости от компрессорного оборудования, используемого в работе Усилителя Давления!

Усилитель давления VBA 10 A имеет Встроенный регулятор давления, что даёт возможность поддержания постоянного – заданного  давления на выходе, а также поддерживает постоянный технологический процесс в работе установки.

Усилитель давления VBA10A SMC

Усилитель давления VBA 10 A имеет компактную конструкцию, в связи с чем может  быть компактно размещён в любом, удобном,  месте вашей пневмо магистрали.

Работает без подключения дополнительных источников питания!

Основные плюсы усилителей давления серии VBA

  • вдвое увеличен ресурс, снижен износ уплотнений, уровень шума уменьшен- благодаря более эффективному глушителю и демпферу пневмораспределителя
  • не образуется конденсат на выходе устройства благодаря усиленному теплообмену, между воздухом в канале выхлопа и корпусом усилителя
  • Среда: Сжатый воздух, отфильтрованный 5 мкм, без содержания масла
  • Резьба для присоединения манометра: Rc1/8
  • Рабочее давление (МПа): 0,1 ~ 1
  • Рабочая температура (°С): 2 ~ 50 (не допускать замерзания)
  • Отношение давлений: Макс. 2:1
  • Расход воздуха на собственные нужды: 120% вторичного объемного расхода
  • Монтажное положение: горизонтальное
Усилитель давления VBA10A SMC
Наименование VBA10A
Манометр* G27-20-01
Пневмоглушитель прямой AN20-02
угловой по запросу
Пневмоглушитель с высокой степенью понижения шума прямой ANA1-02
угловой по запросу
Ремкомплект KT-VBA10A-1

* Для каждого устройства могут применяться по 2 манометра для индикации давления на входе и выходе

Номер для заказа
Присоед. резьба Диапазон рабочих давлений (МПа) Отношение давлений Управление ручное Управление пилотное
G1/4 0,2 ~ 2,0 2:01 VBA10A-F02
4:01 VBA11A-F02
G3/8 0,2 ~ 1,0 2:01 VBA20А-F03 VBA22А-F03
G1/2 VBA40А-F04 VBA42А-F04
0,2 – 1,6 VBA43А-F04
Усилитель давления VBA10A SMC Усилитель давления VBA10A SMC

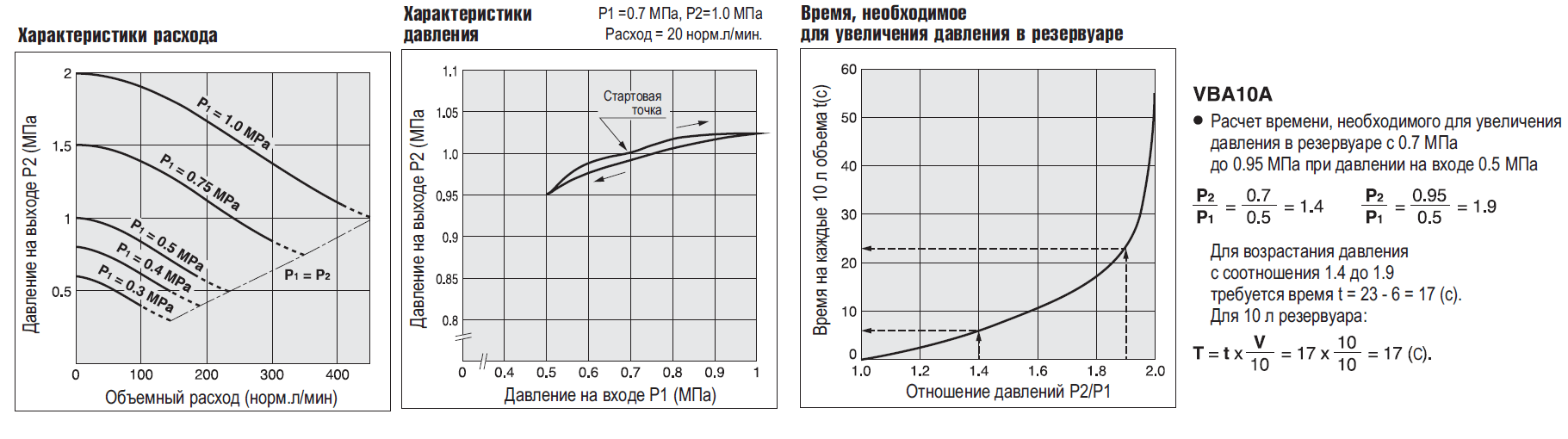

Со стороны входа поток сжатого воздуха устремляется через обратный клапан в усилительные камерыАи Б, а затем через регулятор и пневмораспределитель в приводную камеру Б.

Под действием давления в усилительной камере А и приводной камере Б сдвоенный поршень перемещается, в результате чего сжатый воздух сжимается в усилительной камере Б и направляется к выходучерез обратный клапан. Когда сдвоенный поршень Б достигает своего крайнего положения, он переключает распределитель таким образом, что начинается деаэрация приводной камеры Б и заполнение сжатым воздухом приводной камеры А. Процесс развивается теперь в противоположном направлении.

Давление на выходе постоянно контролируется благодаря обратной связи с регулятором. Время подачи повышенного давления в резервуар может быть сокращено путем параллельного включения обратного клапана.
В этом случае усилитель начинает функционировать лишь тогда, когда давление в резервуаре соответствует давлению в сети.

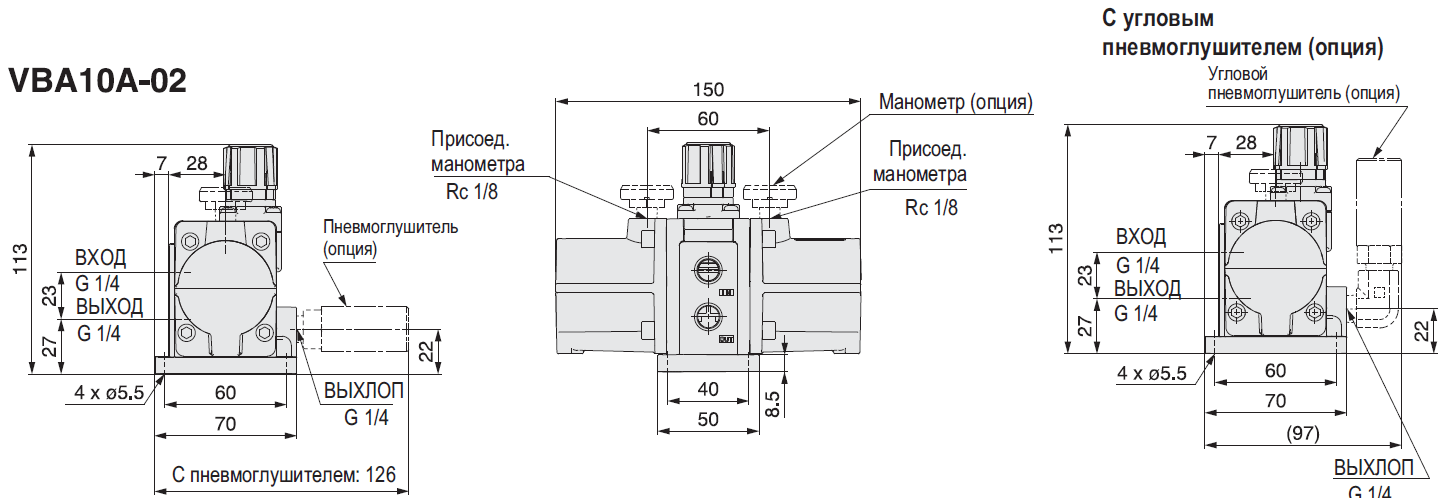

Размеры

Усилитель давления VBA10A SMC
