Система рекуперации напорного типа в комплекте с фильтром Н-ФВ-Р

Система рекуперации напорного типа в комплекте с фильтром Н-ФВ-Р
Наименование характеристики Значение
Тип установкиАппараты напорного типа

В качестве дозатора абразива будет использована шланговая настраиваемая задвижка- абразивостойкая(клапан). Размер используемой стальной и чугунной дроби до 1,0мм(рекомендовано , можно выше); размер легких абразивов до 3,5мм.

Настройка происходит путем увеличения или уменьшения проходного отверстия.

Данная система позволит работать вашей камере КСО в полностью закрытом режиме и не требует дополнительных систем вентиляции, а также механической (ручной) работы с абразивом, который без рекуператора придётся постоянно сбивать с нижнего конуса, а также постоянно прочищать смешанный и не отфильтрованный абразив, плюс также позволит экономить на расходе абразива, за счёт многократного использования (абразива)!

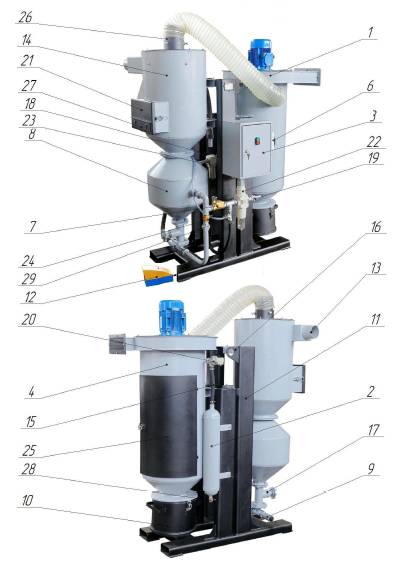

Система рекуперации напорного типа в комплекте с фильтром Н-ФВ-Р

  1. вентилятор
  2. ресивер
  3. блок управления
  4. корпус фильтра
  5. обратный клапан
  6. автоматический выключатель
  7. эл. магнитный клапан подачи воздуха
  8. абразивоструйный аппарат
  9. шлангодержатель
  10. емкость дял сбора пыли
  11. рама устройства фильтрации и рекуперации
  12. педаль управления
  13. патрубок
  14. бункер рекуператора
  15. шланг подачи воздуха для обдува фильтра
  16. транспортировочный рым
  17. дозатор абразива
  18. эл. магнитный клапан сброса давления
  19. штуцер пневмооборудования
  20. эл. магнитный клапан управления обдувом фильтра основного
  21. проем для загрузки абразива
  22. фильтр влагомаслоотделитель
  23. фильтр выпускной
  24. кран подачи воздуха
  25. дверка
  26. патрубок рекуператора
  1. кран слива конденсата
  2. штуцер обдувочного пистолета
